Les coussinets thermoconducteurs sont une solution de conduction thermique populaire dans les applications électriques. Pas étonnant, car en raison de leur similitude avec les tampons/feuilles, ils offrent la possibilité de couvrir de plus grandes surfaces sans grand effort. Ainsi, ils fournissent une dissipation rapide et ciblée de la chaleur. Cela permet, par exemple, de connecter de manière optimale un composant électrique à un dissipateur thermique et de maintenir une température de fonctionnement basse. Les coussinets thermoconducteurs de HALA se distinguent également par le fait qu’ils sont extrêmement résistants à la température (-60 à +200 degrés) et ont une conductivité thermique dans la gamme de 1,2 à 11 W/mK. En savoir plus.
COUSSINET THERMOCONDUCTEUR

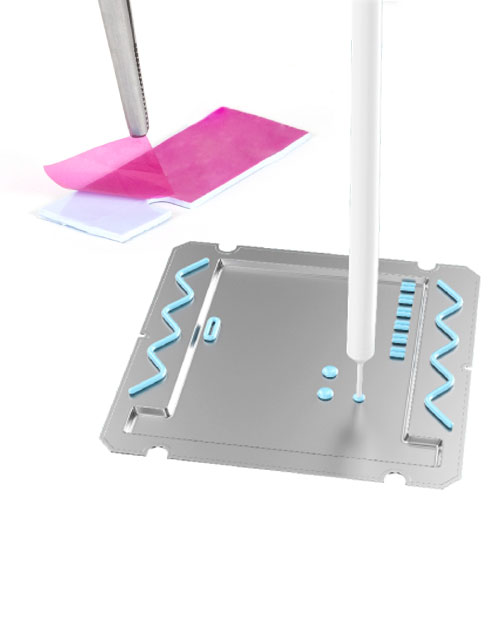

MASTIC COMBLEUR DE VIDE
Les applications électroniques sont aujourd'hui constituées d'un grand nombre de composants qui sont de hauteurs différentes. Cela entraîne des écarts et des tolérances, qui doivent être doivent être compensés. Pour cela, nous vous recommandons les mastics combleurs de vide de HALA.TYPES:
- Pad: coussinet
- Mastic
- 2K dispensable
AVANTAGES ET CARACTÉRISTIQUES:
- Doux, ultra doux, élastique, plastique, dispensable
- Adhésion double ou simple face due au stratifié ou au traitement de surface ou adhésif
- Renforcement par stratification en fibre de verre
- Silicone, sans silicone ou siloxane à faible volatilité (LV)

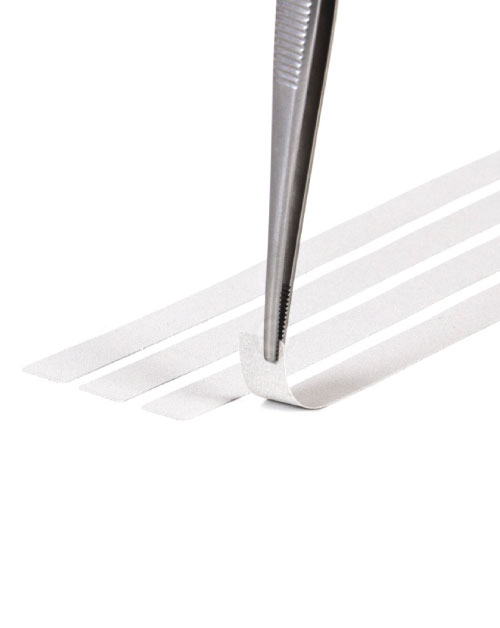

FEUILLES & FILMS DE SILICONE
En recouvrant des substrats électriquement isolants, par exemple des films de polyimide, avec de l'acier inoxydable.silicone ou composés à changement de phase ou adhésifs sensibles à la pression, la résistance de contact thermique est minimisée.TYPES:
- Film de silicone renforcé de fibre de verre
- Film de silicone non renforcé
- Film isolant revêtu de silicone
VARIANTS:
- Épaisseurs des matériaux de 0,05 à 1 mm
- Feuille ou rouleau
- Pièces découpées à l’emporte-pièce
- Pièces moulées découpées – kiss-cut
- Avec ou sans adhésion
- Renforcement par stratifié de fibres de verre ou polyimide

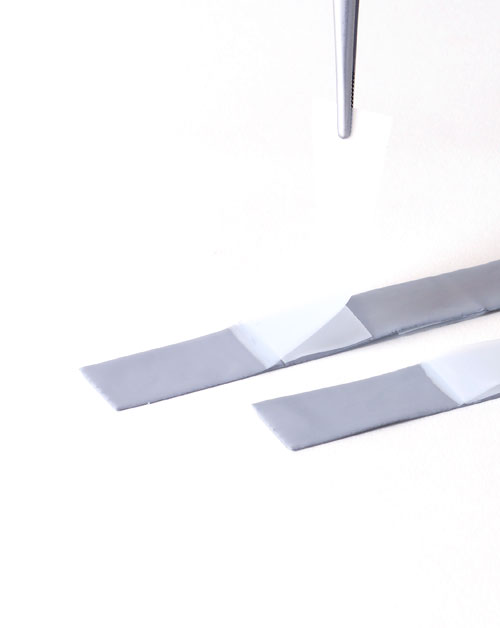

MATÉRIAU À CHANGEMENT DE PHASE
Les matériaux à changement de phase (PCM) embrassent la rugosité inévitable de la surface pendant le ramollissement et expulsent les poches d'air des micropores de la surface.TYPES:
- Film polyimide revêtu de PCM
- Film d’aluminium revêtu de PCM
- Film PCM
- Pré-applicable imprimable
- Composé
AVANTAGES ET CARACTÉRISTIQUES:
- Résistance thermique extrêmement faible grâce à un contact thermique optimal
- Sans silicone
- Pré-assemblage simple
- Processus fiable d’épaisseur uniforme
- Contact sec pré-application de types d’impression
- Remplacement idéal des graisses thermoconductrices

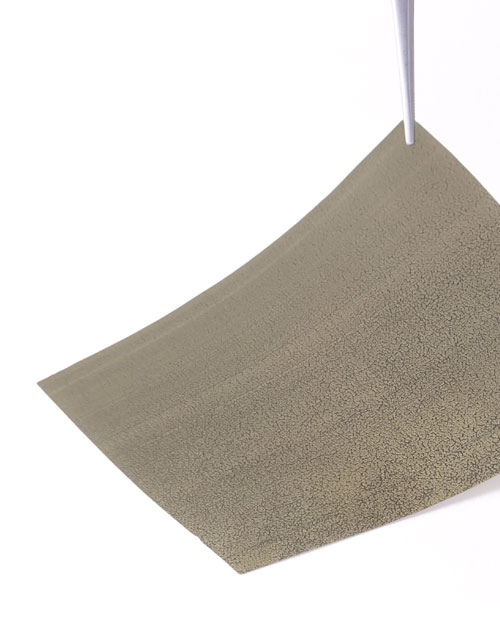

FILMS DE GRAPHITE
Les feuilles de graphite sont composées de plus de 98 % de graphite naturel pur ou sont fabriquées à partir de matériaux synthétiques graphite pyrolytique.TYPES:
- Feuilles ou rouleaux (graphite naturel)
- Pièces découpées à l’emporte-pièces
- Avec ou sans adhésifs
AVANTAGES ET PROPRIÉTÉS:
- Des conductivités thermiques allant jusqu’à 1 950 W/mK dans la direction x-y et 25 W/mK dans la direction z
- Diffusion directionnelle de la chaleur des points chauds
- Faible résistance de contact thermique grâce à une très bonne adaptation de la forme de la surface
- Poids très faible
- Sans silicone
- Résistance aux températures extrêmes jusqu’à 400°C
- Pas de dessèchement, de migration, de fuite ou de pompage
- Blindage CEM grâce à une conductivité électrique élevée comme effet supplémentaire
- Pliable jusqu’à 180°C (feuilles de graphite pyrolytique)
FAQ
Les coussinets thermoconducteurs sont des tapis permettant une conduction optimale des pertes de chaleur. Les coussinets thermoconducteurs diélectriques sont utilisés pour les composants non isolés électriquement. Ces coussinets thermoconducteurs sont généralement fabriqués en silicone, en polymères ou en plastiques, par exemple en polyimide, et sont généralement remplis de céramiques thermoconductrices telles que l’oxyde d’aluminium, l’hydroxyde d’aluminium, le nitrure de bore ou l’oxyde de zinc. Si l’isolation électrique n’est pas nécessaire, on utilise généralement des feuilles de graphite ou des feuilles et films à changement de phase.
Les coussinets thermoconducteurs sont des feuilles et des films constitués d’un matériau particulièrement conducteur de chaleur. Leur fonctionnement est simple: lorsqu’il est appliqué à un composant dans lequel de la chaleur est perdue pendant le fonctionnement, le coussinet thermoconducteur déplace l’air qui aurait autrement occupé cet espace. La chaleur du composant n’est donc plus dissipée dans l’air ambiant par convection, mais par conduction à travers le coussinet thermoconducteur vers le dissipateur thermique. Celui-ci a une conductivité thermique nettement supérieure à celle de l’air et conduit la chaleur aussi rapidement. En particulier lorsqu’il s’agit de coussinets thermoconducteurs HALA: avec une conductivité thermique pouvant atteindre 20 W/mK, les masticsHALA, par exemple, sont bien supérieurs à la conductivité thermique de l’air (0,0262 W/mK).
Pour trouver le coussinet thermoconducteur adapté à une application, un certain nombre de facteurs entrent en jeu, tels que les dimensions de l’espace à combler et les tolérances mécaniques. Afin d’adapter de manière optimale un coussinet thermoconducteur, nous avons même maintenant la possibilité de concevoir certains types de remplissage d’espace en trois dimensions ou sous forme de jeux. Les propriétés thermiques et diélectriques sont déterminantes pour le choix du coussinet thermoconducteur approprié. Chez HALA, nous proposons différents coussinets thermoconducteurs avec une conductivité thermique allant jusqu’à 20W/mK, qui peuvent être soit électriqu ment isolants, soit non isolants. Au-delà, la compression mécanique et le comportement de contact sont essentiels, ce qui détermine la qualité de l’accrochage, la résistance au contact thermique et le mouillage. Ces informations indiquent généralement déjà le matériau qui convient le mieux à l’application. Toutefois, s’il existe des spécifications de votre part, nous trouverons certainement une solution à ce problème. Nombre de nos clients, par exemple, sont issus de l’industrie automobile et préfèrent les solutions sans silicone. La plage de température à laquelle le matériau doit résister est un autre facteur à prendre en compte pour choisir le bon coussinet thermoconducteur.
Ici aussi, les solutions possibles diffèrent considérablement.
En résumé: Les propriétés les plus importantes pour le choix d’un coussinet thermoconducteur
- Conductivité thermique λ en W/mK
- Résistance thermique Rth en K/W
- Rigidité diélectrique en kV/mm ou tension de claquage en kV
- Gamme d’épaisseurs
- Comportement en compression
- Plage de température de fonctionnement
- Spécifications des matériaux, par exemple absence de silicone.
En outre, il existe une multitude d’autres critères de sélection, tels que
l’enregistrement UL selon VO, les possibilités de traitement et d’assemblage sur site, le budget du projet (design-to-cost) et le délai de réalisation.
Vous voulez vous faciliter la tâche ? Contactez directement l’un de nos interlocuteurs – nous sommes certains de trouver une solution adaptée à vos besoins.
Très souvent, les coussinets thermoconducteurs sont utilisés dans les ordinateurs portables et les ordinateurs car, par rapport aux pâtes thermiques, ils ne sont pas liquides ou pâteux, avec le risque de s’étaler et de vieillir. Il s’agit, d’une part, de dissiper la chaleur perdue par la batterie et, d’autre part, de refroidir les processeurs, c’est-à-dire les CPU (Central Processing Unit). Avec des laptops ou des ordinateurs particulièrement puissants, par exemple dans le secteur des jeux ou avec des cartes graphiques, le processeur risque de surchauffer rapidement. C’est pour cette raison que l’on travaille en permanence sur la connexion du processeur au dissipateur thermique. Cela est facile avec un coussinet thermoconducteur haute performance, car le coussinet thermoconducteur avec sa surface de contact s’adapte de manière optimale au processeur à connecter et le refroidissement est efficace dès le départ. Les matériaux à changement de phase (PCM) constituent une variante particulièrement efficace, qui se ramollissent lorsqu’ils sont chauffés et embrassent les surfaces lors de la première mise en service, de telle sorte que les surfaces de contact sont complètement et parfaitement jointes avec une épaisseur minimale (ligne de liaison). Le résultat est le meilleur contact thermique possible.
Les graisses thermoconductrices sont une alternative populaire aux coussinets thermoconducteurs. Les graisses thermoconductrices sont généralement des composés pâteux constitués d’un composant servant de support, par exemple du silicone, auquel sont mélangées des charges thermoconductrices. Les graisses thermoconductrices sont appliquées sous forme liquide, ce qui permet une application flexible. Toutefois, pour garantir la répétition de la qualité de l’application, des exigences élevées sont imposées en matière de précision et de temps du processus d’assemblage, ce qui entraîne des coûts qui ne sont souvent pas acceptés. Les coussinets thermoconducteurs, en revanche, sont faciles à traiter sans contamination et couvrent rapidement une grande surface. Les matériaux à changement de phase (PCM) constituent une alternative particulièrement efficace. Ils se ramollissent lorsqu’ils sont chauffés et embrassent les surfaces lors de la première mise en service, de sorte que les surfaces de contact sont complètement et parfaitement jointes à une épaisseur minimale (ligne de liaison). Le résultat est le meilleur contact thermique possible. Par conséquent, la solution la plus adaptée à votre projet dépend de nombreux facteurs. Si vous êtes indécis, il vous suffit de prendre contact avec l’un de nos interlocuteurs – nous nous ferons un plaisir de vous conseiller gratuitement à tout moment.
En règle générale, on utilise soit un coussinet thermoconducteur, soit une graisse thermoconductrice. Les deux ensemble seraient très complexes et ne mèneraient pas au but recherché. Au contraire : la structure devient trop épaisse et le pont thermique plus important. De même, il ne faut pas utiliser plusieurs coussinets thermoconducteurs ensemble, car la chaleur peut s’accumuler entre les coussinets si la connexion n’est pas réalisée de manière professionnelle par laminage. Par conséquent, il est préférable de trouver dès le départ une solution de conduction thermique intégrée et adaptée au projet, sans bricolage. Une exception traditionnelle qui confirme la règle est celle des plaques de mica utilisées comme disques isolants. Ils étaient utilisés comme coussinets thermoconducteurs lors de la connexion de composants électriques et de dissipateurs thermiques. Pour un bon contact thermique, ces disques fragiles ont été associés à de la graisse thermique. Cependant, cela n’est pas nécessaire avec les coussinets thermonconducteurs proposés par HALA et ne ferait qu’aggraver l’effet.
Si vous cherchez en ligne, vous trouverez généralement un grand nombre de boutiques en ligne où les particuliers peuvent acheter des coussinets thermoconducteurs préfabriqués à l’unité ou en petite quantité. Souvent, ces boutiques ne sont pas conçues pour les entreprises, et il ne s’agit pas non plus de solutions standard préfabriquées. En outre, dans un environnement professionnel, il faut s’assurer que la solution de conduction thermique soit utilisable à long terme, qu’elle puisse être mise à l’échelle de manière rentable et qu’elle soit donc également adaptée à de grandes quantités de production. Chez HALA, nous vous offrons précisément cette option d’achat. Chez nous, vous pouvez acheter des coussinets thermoconducteurs en grandes quantités. Plus important encore, nos conseils d’experts individuels vous aideront à trouver la solution de gestion thermique optimale pour chacun de vos projets, qu’il ‘agisse d’un coussinet thermoconducteur ou d’une solution de gestion thermique personnalisée. Contactez-nous directement – nous pouvons vous conseiller à tout moment, gratuitement et confortablement en ligne.
